Реверс инжиниринг: что это такое и как применяется в современной индустрии

Отличие реверс-инжиниринга от классического инжиниринга

Главное отличие заключается в направлении работы инженера.

При традиционном проектировании процесс начинается с технического задания, расчетов, создания цифровой модели будущего изделия. Затем разрабатывается конструкторская документация, а потом начинается производство.

При обратном проектировании последовательность действий противоположна. Исходной точкой становится уже существующий объект — деталь, механизм, оборудование, электронное устройство или программный продукт. Специалисты исследуют его конструкцию, снимают размеры, анализируют принципы работы, формируют цифровую модель, соответствующую оригиналу.

Поэтому Reverse Engineering часто называют обратным процессом разработки. Его задача состоит не в создании нового изделия «с чистого листа», а в получении полной информации об уже существующем объекте.

Во многих проектах оба подхода используются совместно. Например, после реверс-инжиниринга инженеры дорабатывают конструкцию изделия, повышают его надежность или адаптируют под производственные технологии.

Основные цели и задачи

Обратное проектирование применяется в тех случаях, когда нужно получить сведения об объекте, а исходная документация отсутствует, устарела или не соответствует фактическому состоянию изделия.

Распространенные задачи:

• восстановление конструкторской документации;
• создание точной CAD существующего изделия;
• изготовление запасных частей для оборудования, снятого с производства;
• анализ конструкции конкурентов;
• модернизация оборудования;
• импортозамещение комплектующих;
• подготовка моделей для производства на станках с ЧПУ и 3D-принтерах;
• исследование программного обеспечения, встроенных систем;
• контроль качества изготовленных деталей.

Для промышленности особую ценность представляет возможность продлить срок эксплуатации оборудования без полной его замены. Если производитель больше не выпускает нужные комплектующие, Reverse Engineering позволяет восстановить геометрию детали, определить ее конструктивные особенности, подготовить полный комплект цифровой документации для повторного изготовления.

Кроме того, технология значительно ускоряет модернизацию предприятий. Вместо разработки новых узлов с нуля, инженеры используют существующие изделия как основу, сокращая сроки проектирования и снижая стоимость работ.

Сферы применения

Сегодня технологии обратного проектирования используются практически во всех инженерных направлениях, где требуется восстановление геометрии, анализ конструкции или создание цифровых моделей существующих объектов.

Наиболее активно реверс-инжиниринг применяется:

• в машиностроении;
• промышленном производстве;
• авиационной, аэрокосмической отраслях;
• строительстве;
• архитектуре;
• судостроении;
• энергетике;
• автомобилестроении;
• производстве электроники;
• информационных технологиях;
• медицине;
• промышленном дизайне.

Для инженерных компаний востребованы создание BIM- и CAD-моделей существующих объектов, цифровизация архивных чертежей, восстановление исполнительной документации, подготовка моделей для реконструкции зданий, сооружений и промышленных предприятий.

Обратный инжиниринг в программном обеспечении

В сфере информационных технологий реверс-инжиниринг применяется для исследования структуры программ, анализа алгоритмов, восстановления логики работы программного обеспечения без доступа к исходному коду. Такой подход востребован при сопровождении устаревших систем, аудите безопасности, интеграции сторонних решений, анализе вредоносного программного обеспечения.

Обратное проектирование позволяет определить архитектуру приложения, изучить библиотеки, понять принципы взаимодействия компонентов, выявить потенциальные уязвимости. При этом специалисты работают не с исходным кодом, а с исполняемыми файлами, библиотеками или прошивками устройств.

На практике реверс-инжиниринг программного обеспечения используется для решения следующих задач:

• анализа приложений;
• исследования вредоносного ПО;
• аудита информационной безопасности;
• восстановления функциональности устаревших программ;
• интеграции с закрытыми API;
• документирования программных решений;
• проверки алгоритмов лицензирования, защиты.

Анализ программного обеспечения проводится с соблюдением законодательства и лицензионных ограничений. Во многих случаях реверс-инжиниринг допускается только для исследования совместимости, безопасности или сопровождения программных продуктов.

Обратное проектирование в 3D-моделировании и производстве

Для инженерных компаний значительно большее значение имеет реверс-инжиниринг физических объектов. Он используется при отсутствии конструкторской документации, необходимости изготовления запасных частей, модернизации оборудования или реконструкции зданий/сооружений.

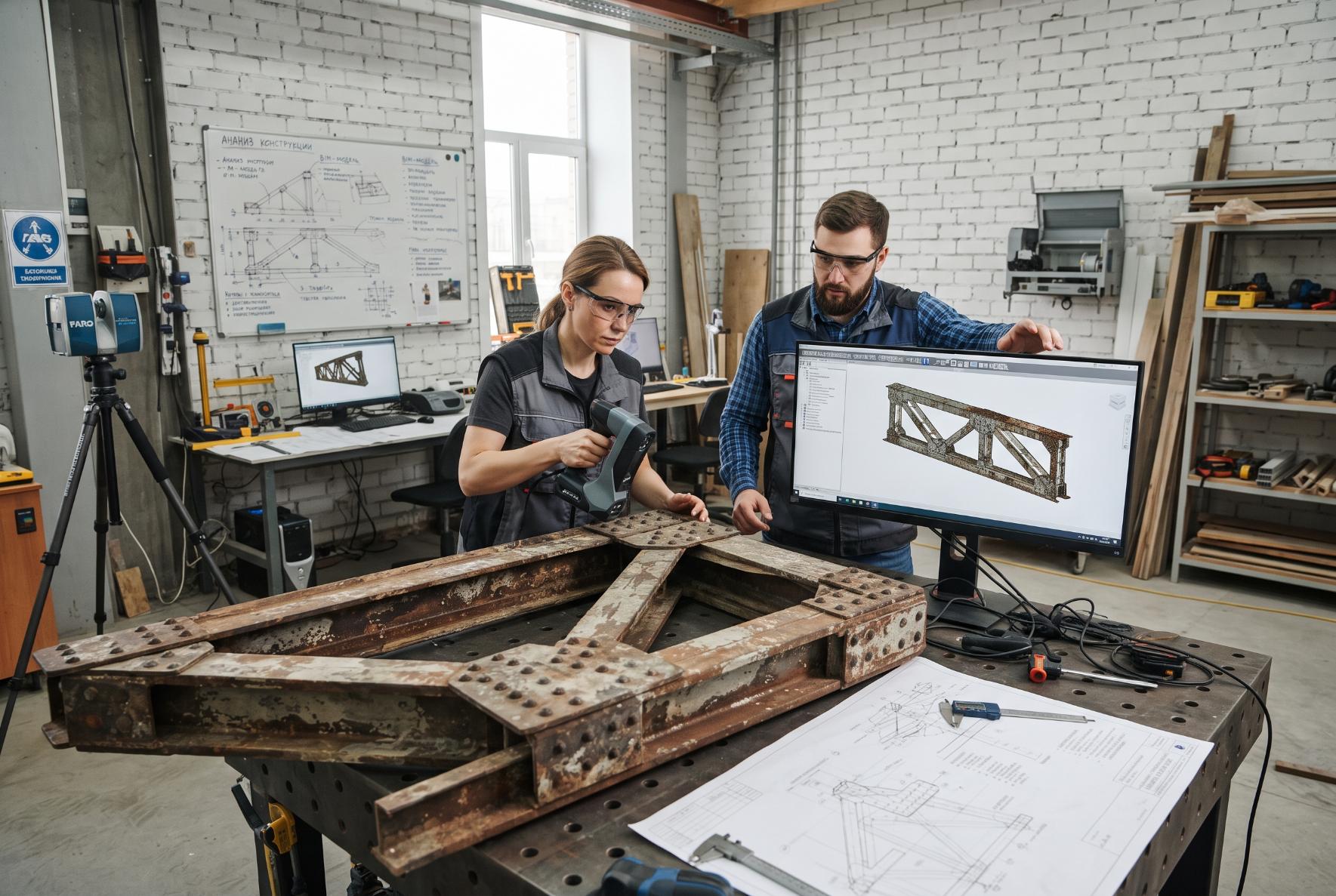

Процесс начинается с получения точной геометрии изделия. Для этого применяются лазерные 3D-сканеры, координатно-измерительные машины, фотограмметрия и другие методы цифровых измерений. Полученные данные преобразуются в облако точек, которое служит основой для построения CAD.

После обработки инженеры получают цифровую копию детали или узла, пригодную для:

• выпуска конструкторской документации;
• изготовления изделий на станках с ЧПУ;
• производства с использованием 3D-принтеров;
• инженерных расчетов;
• прочностного анализа;
• модернизации конструкции;
• интеграции в BIM- или PLM-системы.

Востребована технология при работе с оборудованием, которое давно снято с производства. Вместо дорогой разработки новой конструкции предприятие получает возможность быстро восстановить необходимую деталь и организовать ее повторное изготовление.

Основные методы и технологии обратного проектирования

Выбор методов зависит от того, с каким объектом работают специалисты — программным обеспечением, промышленным оборудованием, строительными конструкциями или электронными устройствами. Нередко применяется сразу несколько технологий, позволяющих получить полное представление об исследуемом объекте.

Распространенными являются:

• статический анализ;
• динамический анализ;
• дизассемблирование;
• декомпиляция;
• лазерное 3D-сканирование;
• фотограмметрия;
• координатные измерения;
• построение CAD;
• цифровое моделирование.

В инженерной практике основными инструментами остаются высокоточные измерения и последующее создание параметрических моделей, тогда как в сфере информационной безопасности и разработки ПО ключевую роль играют методы анализа программного кода.

Инструменты для обратного инжиниринга программного обеспечения

Анализ программ невозможен без специализированного программного обеспечения.

Наиболее известные инструменты:

• IDA Pro — дизассемблер для исследования исполняемых файлов;
• Ghidra — бесплатная система, разработанная NSA;
• Binary Ninja — инструмент анализа бинарных файлов;
• Radare2 — открытая платформа для исследования исполняемого кода;
• OllyDbg, x64dbg — популярные отладчики;
• Wireshark — анализатор сетевого трафика;
• dnSpy — инструмент исследования приложений .NET.

Использование таких решений помогает изучить внутреннюю структуру программы, определить последовательность выполнения команд, выявить алгоритмы обработки данных, оценить устойчивость программного продукта к разным видам атак.

Технологии 3D-сканирования и моделирования

Современный реверс-инжиниринг невозможно представить без цифровых измерений высокой точности.

В зависимости от поставленной задачи применяются:

• лазерные 3D-сканеры;
• структурно-световые сканеры;
• фотограмметрия;
• координатно-измерительные машины (КИМ);
• мобильные сканирующие комплексы;
• беспилотные платформы.

После обработки результатов формируется облако точек, на основе которого создаются поверхностные или твердотельные CAD. Инженеры восстанавливают параметрию изделия, определяют геометрические зависимости между элементами, подготавливают комплект конструкторской документации.

Полученная цифровая модель может использоваться для выпуска новых деталей, подготовки BIM-проектов, инженерных расчетов, численного моделирования, дальнейшей модернизации изделия.

Этапы процесса

Эффективность обратного проектирования зависит от правильной организации работ. Независимо от того, идет ли речь об анализе программного обеспечения, промышленного оборудования или строительных конструкций, процесс реверс-инжиниринга включает несколько этапов. Каждый из них направлен на получение точной цифровой модели объекта и достоверной технической информации.

Планирование и подготовка

Первым этапом становится определение целей проекта. Специалисты выясняют, какую задачу необходимо решить: восстановить утраченную конструкторскую документацию, изготовить деталь, модернизировать оборудование, провести анализ программного обеспечения или подготовить цифровую модель существующего объекта.

На этом этапе также оцениваются:

• состояние объекта исследования;
• наличие исходной документации;
• точность измерений;
• используемые технологии, оборудование;
• формат итоговых материалов.

Для физических объектов выбираются методы измерений, тип 3D-сканера, а при анализе программного обеспечения определяются инструменты исследования исполняемого кода, способы получения необходимых данных.

Грамотное планирование позволяет сократить сроки выполнения проекта и избежать повторных измерений или дополнительной обработки информации.

Сбор данных и анализ

После подготовки начинается получение исходной информации.

При работе с промышленными изделиями используются:

• лазерное 3D-сканирование;
• фотограмметрия;
• координатно-измерительные машины;
• ручные измерения;
• изучение архивной документации.

Результат — цифровое представление объекта в виде облака точек или набора измерений.

Если речь идет о программном обеспечении, проводится статический и динамический анализ, исследуются структура исполняемых файлов, библиотеки, протоколы обмена данными и алгоритмы обработки информации.

Основная задача этого этапа — максимально полно понять устройство объекта, выявить взаимосвязи между его элементами и определить принципы работы.

Создание цифровой модели

Полученные данные используются для построения инженерной модели.

В зависимости от целей проекта создаются:

• параметрические CAD;
• поверхностные модели;
• твердотельные;
• BIM-модели существующих зданий;
• электрические схемы;
• цифровые двойники отдельных узлов.

Если объект имеет сложную форму, инженеры восстанавливают геометрию по облаку точек, устраняют шумы сканирования, выравнивают поверхности, формируют математически корректную модель.

На этом же этапе создается комплект конструкторской документации: чертежи, спецификации, ведомости материалов, технические описания.

Проверка результатов и внедрение

Завершающий этап включает контроль качества полученной модели.

Инженеры сравнивают цифровой аналог с исходным объектом, проверяют геометрические отклонения, анализируют соответствие размеров, оценивают возможность производства изделия.

При необходимости выполняются:

• инженерные расчеты;
• моделирование нагрузок;
• выпуск опытного образца;
• изготовление детали на станках с ЧПУ;
• печать прототипа на 3D-принтере;
• испытания изделия.

После подтверждения точности модель передается заказчику для дальнейшего использования в производстве, эксплуатации, реконструкции или разработке новой продукции.

Преимущества реверс-инжиниринга

Популярность технологии объясняется не только возможностью восстановления отсутствующей документации. Она помогает предприятиям быстрее адаптироваться к изменяющимся требованиям рынка, снижать затраты, продлевать срок службы оборудования.

Сокращение сроков разработки

Использование существующего изделия в качестве основы позволяет значительно ускорить проектирование по сравнению с созданием конструкции с нуля.

Восстановление утраченной документации

На многих предприятиях оборудование эксплуатируется десятилетиями, а оригинальные чертежи, спецификации отсутствуют или устарели. Обратное проектирование позволяет восстановить полный комплект инженерной документации.

Импортозамещение и локализация производства

При отсутствии поставок оригинальных комплектующих реверс-инжиниринг дает возможность изготовить аналогичные детали.

Модернизация существующих изделий

После анализа конструкции инженеры могут улучшить отдельные узлы, повысить надежность, уменьшить массу конструкции или заменить устаревшие материалы.

Повышение качества продукции

Создание точных цифровых моделей позволяет проводить инженерные расчеты, оптимизировать конструкцию, выявлять потенциальные недостатки еще до начала производства.

Ограничения и правовые аспекты

Несмотря на широкие возможности, реверс-инжиниринг имеет ряд ограничений.

• Во-первых, качество конечной модели зависит от точности исходных измерений. Ошибки при сканировании или обработке данных могут привести к отклонениям в геометрии и снижению точности воспроизведения изделия.

• Во-вторых, не все объекты подходят для обратного проектирования. Некоторые материалы обладают высокой отражающей способностью, имеют сложную внутреннюю структуру или скрытые элементы, которые невозможно исследовать без разборки изделия.

Внимание необходимо уделять вопросам интеллектуальной собственности.

В большинстве стран законодательство допускает использование реверс-инжиниринга для:

• совместимости программного обеспечения;
• научных исследований;
• ремонта оборудования;
• анализа безопасности;
• восстановления документации.

Однако копирование запатентованных решений, коммерческих секретов или объектов, защищенных авторским правом, без разрешения правообладателя может привести к юридическим последствиям. Поэтому перед выполнением проекта важно учитывать требования действующего законодательства и условия лицензионных соглашений.

Тренды развития

За последние годы технологии обратного проектирования существенно изменились благодаря развитию цифровых инструментов и искусственного интеллекта.

Сегодня основными направлениями развития являются:

• автоматическое построение CAD по данным 3D-сканирования;
• применение искусственного интеллекта для распознавания геометрии;
• интеграция с BIM-, PLM-, MES-системами;
• использование цифровых двойников для сопровождения жизненного цикла объектов;
• роботизированное лазерное сканирование крупных промышленных объектов;
• автоматический контроль качества на основе компьютерного зрения.

Особенно активно эти технологии внедряются в машиностроении, строительстве, энергетике, высокотехнологичном производстве. В ближайшие годы ожидаются дальнейшая автоматизация обработки данных, сокращение времени построения моделей, более тесная интеграция реверс-инжиниринга с цифровыми производственными платформами.
