Система мониторинга объектов строительства: технологии, функции и преимущества

Что входит в систему мониторинга строительства

Система мониторинга объектов строительства — это организационная и цифровая среда, в которой команда получает, проверяет, сопоставляет и хранит сведения о проекте. Источниками служат обходы, исполнительная документация, график, информационная модель, геодезические измерения, камеры, беспилотные летательные аппараты и датчики.

Рабочая система включает четыре уровня:

• средства сбора данных на площадке;
• правила и периодичность наблюдений;
• хранилище, где сведения привязаны к объекту, дате, виду работ и ответственному участнику;
• инструменты анализа, уведомлений и управленческой отчетности.

Цифровая платформа не подтверждает качество бетона или устойчивость котлована. Эти выводы делают специалисты по результатам контроля, испытаний и измерений. Платформа доставляет им исходные данные, сохраняет историю и помогает проследить исполнение решения.

Чем мониторинг отличается от строительного контроля

Строительный контроль проверяет соответствие работ проектной и рабочей документации, техническим регламентам и результатам изысканий. Мониторинг дает специалистам исходные материалы: снимки, отметки, динамику параметров, реестры замечаний и план-факт.

Видеокамера, трехмерная модель или панель показателей не заменяет выезд инженера, освидетельствование скрытых работ и лабораторные испытания. Система хранит историю участка, замечания, сроки и подтверждение устранения.

Какие данные собирают на строительной площадке

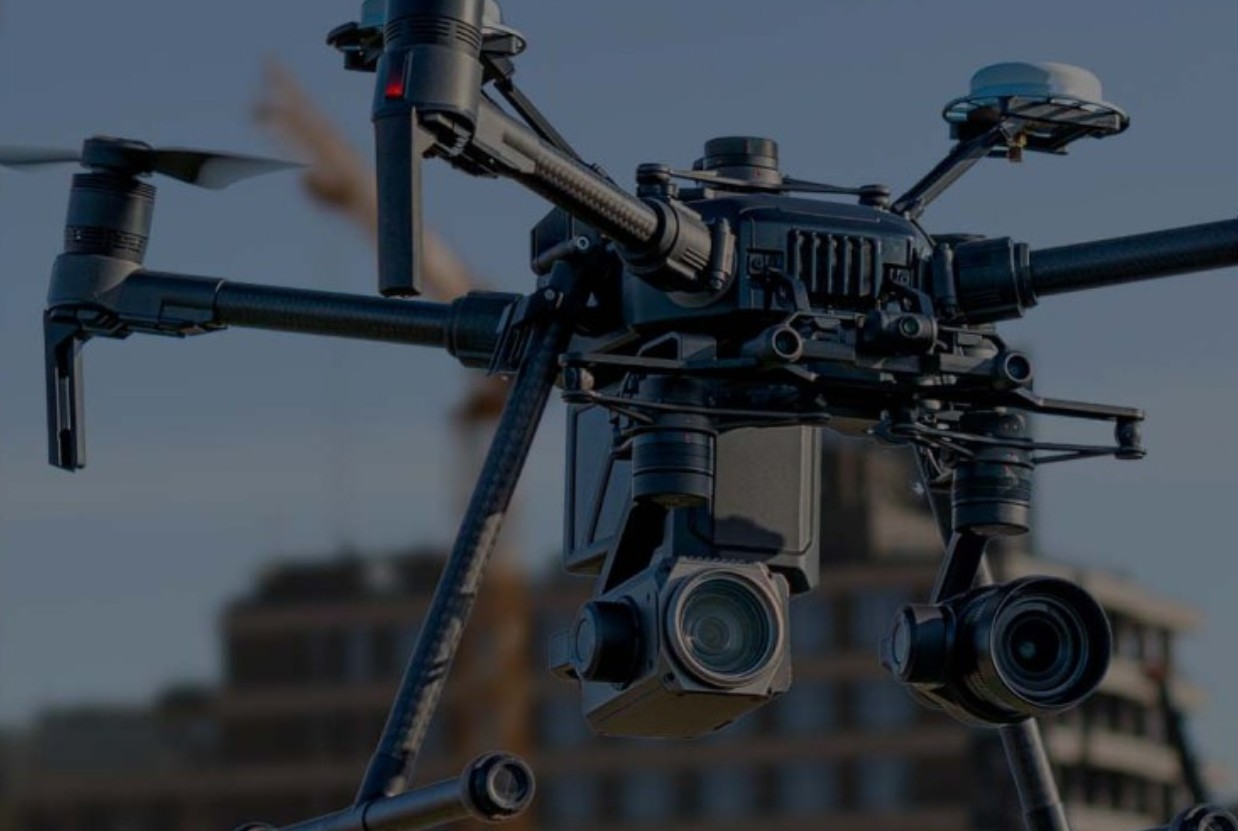

Аэрофотосъемка с БПЛА

Беспилотник снимает площадку по заранее рассчитанному маршруту. После фотограмметрической обработки специалисты получают ортофотоплан, облако точек или трехмерную модель местности. Повторные съемки с одинаковой геодезической основой позволяют сравнивать состояние объекта по датам.

Технология полезна на промышленных площадках, линейных сооружениях и больших территориях. По материалам съемки инженеры оценивают ход земляных работ, считают объемы выемки и насыпи, фиксируют временные дороги и склады. Точность зависит от маршрута, камеры, опорной сети, условий съемки и обработки. Изображение без геодезической привязки подходит только для обзора.

SEVERIN DEVELOPMENT использует аэрофотограмметрию для дистанционного мониторинга, подготовки исходных данных, создания цифровых моделей местности и подтверждения объемов земляных, строительных и демонтажных работ.

Лазерное сканирование и фотограмметрия

Лазерный сканер измеряет расстояния до поверхностей и формирует облако точек. В основе оборудования может лежать технология LiDAR — определение расстояния по отраженному лазерному излучению. Наземное сканирование подробно фиксирует геометрию помещений, фасадов, конструкций и инженерных систем; воздушная съемка быстрее охватывает территорию. Методы дополняют друг друга, если команда заранее определила требуемую точность и единые координаты.

Инженеры сравнивают облако точек с BIM-моделью, чтобы найти геометрические отклонения, проверить положение элементов или подготовить данные для реконструкции. Сканирование фиксирует доступную поверхность и не показывает внутреннее состояние конструкции. Скрытые дефекты требуют других методов обследования.

В проектах SEVERIN DEVELOPMENT цифровые измерения охватывают лазерное сканирование, электронную геодезию, аэрофотограмметрию и панорамную съемку. Инженеры объединяют результаты, когда одного метода недостаточно для достоверной модели фактического объекта.

Панорамная съемка и видеомониторинг

Камеры дают непрерывный общий обзор, а панорамы 360° позволяют подробно осмотреть выбранную точку площадки и сравнить ее состояние в разные даты. Регламент закрепляет точки и маршруты съемки, а команда датирует материалы и привязывает их к плану или информационной модели.

Руководитель видит динамику монтажа, инженер готовится к обходу, а участники совещания разбирают состояние участка по одним и тем же материалам. По панораме можно заметить признак проблемы и назначить проверку. Решение о качестве принимает специалист по результатам контроля.

Датчики и автоматизированные измерения

Инженеры применяют датчики там, где требуется наблюдать изменение параметра во времени: осадку и крен, раскрытие трещин, деформации, вибрацию, температуру конструкции, уровень грунтовых вод или давление в грунте. Состав измерительной сети определяет проект или программа мониторинга. Инженеры задают точки установки, периодичность, контрольные значения и порядок действий при их достижении.

Для геотехнического мониторинга важна динамика: ряд измерений показывает скорость осадки или смещения. Автоматическая система передает показания и уведомления специалистам, при этом данные нужно проверять, а средства измерений в предусмотренных законом случаях должны проходить поверку.

Как система помогает контролировать ход работ

План-факт по срокам и объемам

Сначала команда связывает элементы календарного плана и сметы с участками, видами работ или элементами информационной модели. Затем ответственные участники регулярно отмечают фактическое выполнение и прикладывают подтверждающие материалы. Система показывает отставание на том уровне детализации, который позволяет принять решение: по корпусу, захватке, этажу, комплекту документации или подрядчику.

Трехмерная модель дает обзор, а управленческое решение требует причин и последствий отклонения. Поэтому команда связывает цифровой мониторинг с графиком, замечаниями, поставками и решениями совещаний. При задержке монтажа руководитель видит участок, актуальный документ, срок ответа проектировщика и связанные работы.

Контроль качества и устранение замечаний

Инженер фиксирует замечание на плане или в модели, дополняет его фотографией, описанием, сроком и ответственным исполнителем. После устранения подрядчик загружает подтверждение, а инженер строительного контроля проверяет результат и закрывает запись либо возвращает ее в работу. В системе сохраняется вся цепочка действий.

На проектах с несколькими корпусами и большим числом подрядчиков реестр помогает находить повторяющиеся дефекты, видеть просроченные замечания и разбирать их по видам работ.

Отчетность и единая версия данных

Автоматизация сокращает ручную сборку отчетов из таблиц, фотографий и писем, если первичные сведения вносятся по единому регламенту. Панель объединяет прогресс, сроки, замечания, статус документации и бюджетные показатели.

Цифровая среда SIGNAL объединяет эти данные и инструменты: среду общих данных, удаленный визуальный мониторинг, работу с BIM-моделью и управленческие панели. В SIGNAL INSPECTION участники сопоставляют панорамы 360° по датам и фиксируют замечания; SIGNAL TOOLS связывает факт выполнения с элементами модели; SIGNAL DASHBOARD показывает план-факт, объемы, сроки и другие показатели проекта. Конкретный набор модулей и интеграций определяют при настройке процессов заказчика.

Безопасность, риски и границы автоматизации

Система мониторинга хода строительства показывает задержки, замечания и нехватку исходных данных. Инструментальный мониторинг позволяет отслеживать состояние грунта, конструкций и окружающей застройки. У каждого параметра есть своя методика оценки и ответственный специалист.

Видеоаналитика и датчики быстрее обращают внимание на заданное событие. Для критических процессов заранее определяют, кто проверяет уведомление и что делает при подтверждении риска: алгоритм может ошибиться из-за помех, настройки или неполных данных.

Крупный заказчик определяет уровни доступа, резервное копирование, сроки хранения и журналирование действий. В облачной модели SaaS программная среда работает в инфраструктуре поставщика. Вариант on-premise ИТ-команда разворачивает в инфраструктуре заказчика. Способ размещения согласуют ИТ-служба и подразделение информационной безопасности.

Что получает заказчик

Экономический эффект складывается из предотвращенных переделок, более раннего выявления отклонений, сокращения ручного сбора отчетности и быстрого согласования решений. Универсального процента экономии нет: результат зависит от масштаба проекта, зрелости исходных процессов и качества данных.

Система помогает:

• сравнить физический прогресс с календарным планом и бюджетом;
• подтвердить объемы по согласованной методике;
• быстрее передать замечание исполнителю и проконтролировать устранение;
• дать руководству сопоставимую отчетность по нескольким объектам;
• сохранить историю решений и фактического состояния площадки;
• подключить удаленных экспертов без потери контекста.

SEVERIN DEVELOPMENT проектирует и строит технически сложные объекты, выступает техническим заказчиком, генеральным проектировщиком и подрядчиком, ведет строительный контроль, финансово-технический мониторинг и цифровые измерения. Эти компетенции позволяют встроить мониторинг в схему управления проектом от исходных данных до подготовки информации для эксплуатации.

Как внедрить систему мониторинга

1. Определить решения, которые должны опираться на данные

Цель должна быть проверяемой: еженедельно подтверждать объем земляных работ, видеть задержки по критическому пути, контролировать деформации котлована или закрывать замечания в срок. Для нее определяют пользователя, источник данных и требуемую оперативность.

2. Организовать сбор данных

Команда выбирает методы измерения, маршруты съемки, периодичность, систему координат и точность. Для датчиков задают контрольные значения и порядок реагирования, для фотофиксации — постоянные точки.

3. Настроить структуру данных и ответственность

Команда связывает объект, график, смету, модель и реестр документации согласованными кодами. Регламент определяет, кто вносит и проверяет факт, закрывает замечание и отвечает за исходную информацию.

4. Провести пилот на ограниченном участке

На одном корпусе, этапе или процессе команда проверяет полный цикл от сбора данных до управленческого решения. После пилота она уточняет поля, роли и нагрузку на участников.

5. Интегрировать систему и обучить пользователей

Интеграции с графиком, сметой, средой общих данных и корпоративной аналитикой убирают повторный ввод. Инженера обучают работе с замечаниями, руководителя — анализу отклонений, администратора — управлению доступом и справочниками.

Как выбрать решение для конкретного проекта

Для крупного проекта критичны масштабирование на несколько объектов, управление правами, работа с большими моделями и архивами, интеграции, мобильный доступ, информационная безопасность и поддержка. Отдельно проверяют версии документов и историю действий.

Инженеры выбирают технологии по задаче: аэрофотосъемку — для протяженного объекта, лазерное сканирование — для точной геометрии, панорамы 360° — для регулярной фиксации помещений, датчики — для непрерывного наблюдения за параметром. На сложном объекте они сочетают методы.

Частые вопросы

Что такое система мониторинга объектов строительства?

Это правила, измерительные средства и цифровые инструменты, которые связывают данные о ходе работ, качестве, состоянии конструкций, сроках и стоимости.

Какие технологии используют чаще всего?

Команда проекта использует геодезические измерения, лазерное сканирование, съемку с БПЛА, панорамы 360°, камеры, датчики, BIM-модели и цифровые журналы.

Как цифровой мониторинг помогает соблюдать сроки?

Система связывает факт с календарным планом и показывает участок, подрядчика, замечание или задержанный документ. Руководитель видит влияние проблемы на связанные работы.

Можно ли интегрировать платформу с ИТ-системами заказчика?

Да, если поставщик поддерживает нужный обмен, а структуры данных согласованы. До внедрения ИТ-служба и проектный офис проверяют интеграции с графиком, сметой, моделью, средой общих данных и корпоративной аналитикой.

Цифровая система заменяет выездной контроль?

Нет. Она хранит подтверждения и помогает планировать проверки. Освидетельствование работ, измерения, испытания и заключения остаются за специалистами.

Как выглядит успешное внедрение?

Данные поступают по регламенту, замечания доходят до ответственных, а руководитель принимает решения по актуальному план-факту. Рабочая система регулярно влияет на действия команды и помогает удерживать управляемость проекта.
